Стандарти
- Міжнародний 2014/68/EU; EN 50525-2-21; EU Directive 2011/65/EU (RoHS); HD 516; IEC 60245-4 тип 66
- НаціональнийNF C 32-102-4
Переваги
- Дуже висока гнучкість
- Дуже висока стійкість до роздавлювання
- Хороша стійкість до хімічних речовин, масел і вібрацій

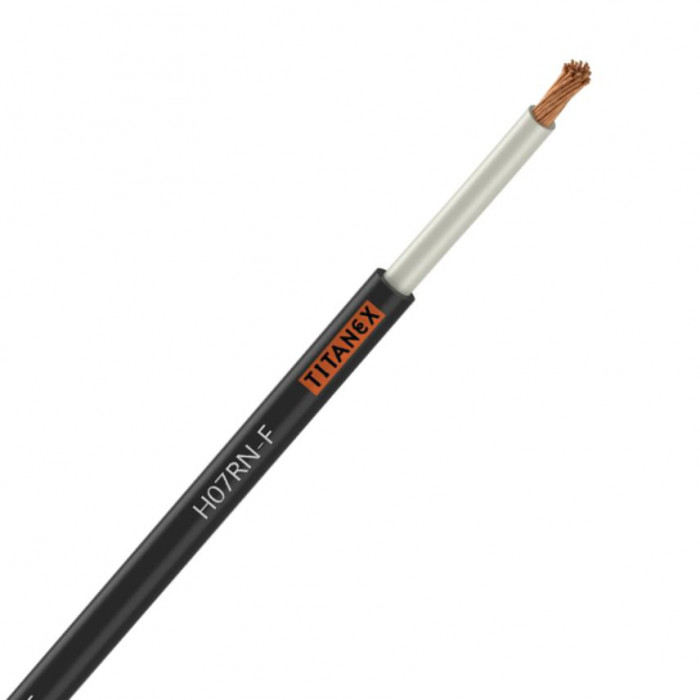

TITANEX® H07RN-F Кабелі з гумовою ізоляцією EPR та гумовою оболонкою мають чудові механічні властивості, щоб задовольнити найрізноманітніші вимоги. Незалежно від умов монтажу, в приміщенні чи на вулиці, в тісних і небезпечних середовищах або за наявності масел і хімікатів, TITANEX поєднує в собі міцність і гнучкість, щоб задовольнити всі ваші вимоги.
Протягом більше 50 років кабелі TITANEX® визнані і є гарантією надійного монтажу в промислових середовищах (фабрики, будівельні майданчики, порти, ...), незалежно від того, є вони стаціонарними або мобільними, наприклад, для кранів, з'єднань верстатів, двигунів. джерела живлення .... Механічні якості кабелів TITANEX також роблять їх придатними для використання в умовах подій, таких як фестивалі, концерти та спортивні заходи, де кабель оголений без захисту і може використовуватися кілька разів.
- Температура ядра: 90°C
- Робоча напруга: 450/750 В мобільний, 0,6/1 кВ фіксований. Кабелі TITANEX H07RN-F розроблені для обмеження утворення і поширення вогню та диму.
- Реакція на вогонь: Eca (відповідно до EN 50575:2014+A1:2016)
- Вогнезахисний (IEC 60332-1, C2)
Монтаж
TITANEX H07RN-F Кабелі можна прокладати в кабельних лотках, на полицях, всередині каналів або закріплювати на стінах, зовні із захистом або без нього. Їх також можна занурювати з додатковим механічним захистом. Крім того, їх можна встановлювати на відкритому повітрі без захисту (стійкість до ультрафіолету).
Мінімальний радіус вигину
- Динамічний: зовнішній діаметр кабелю від 6 до 8 разів.
- Статичний: 3 x зовнішній діаметр кабелю, якщо OD < або = 12 мм; 4x, якщо OD > 12 мм.
Прокладка кабельних жил
При витягуванні кабелю всі провідники повинні бути однаково напружені. Сила розтягування ніколи не повинна перевищувати 15 Н/мм2 загального поперечного перерізу.
Максимальна сила розтягування ніколи не повинна перевищувати 1000 Н, хоча вищезгадане правило може призвести до вищих значень для великих поперечних перерізів.
Маркування
TITANEX 90°C n (x або G) s NEXANS CE ВИКОРИСТОВУВАТИ H07RN-F - фабрика № Зроблено у Франції Y Eca n°DoP
Новий безкоштовний розділ - 100505
Доповнює TITANEX
Ідентифікація ядра
(Відповідно до європейської гармонізації HD308 S2)
1x: чорний
2x: коричневий - синій
3x: коричневий - чорний - сірий (коричневий - чорний - синій, якщо перетин провідника 1,5 або 2,5 мм²)
3G: коричневий - синій - зелений/жовтий
4x: коричневий - чорний - сірий - синій
4G: коричневий - чорний - сірий - зелений/жовтий
5x: чорні ядра з надрукованими цифрами
5G: синій - коричневий - чорний - сірий - зелений/жовтий
7 ядер і вище: чорні ядра з надрукованими номерами
Поточні рейтингові потужності
Дані вказуються для безперервної роботи і стосуються:
- Максимальна температура провідника = 90 °C
- Номінальні частоти = 50 або 60 Гц
- Один кабель у вільному повітрі (на перфорованих лотках)
- Температура навколишнього середовища = 30 °C
Запис даних за стандартом IEC 60364-5-52 або NF C 15-100
Падіння напруги
Дані базуються на Cos ø = 0.8
Мінімальний радіус вигину
- Статичне використання: 3 x зовнішніх діаметра кабелю
- Динамічне використання: зовнішніх діаметра кабелю від 6 до 8 разів.
Із зеленим/жовтим сердечником
Ні
Ізоляція
Спеціальний зшитий еластомір
Без свинцю
Так
Без силікону
Так
Відповідає RoHS
Да
Виконання
Гнучкий
Водонепроникний
Добре
Галузь застосування
-
Гарантія
12 місяців
Гнучкість кабелю
Гнучкий
Гнучкість провідника
Гнучкий клас 5
Діапазон робочих температур
-25 - 55 °C
Довжина
1 м
Допустимий струм на відкритому повітрі
169 A
З меншим нульовим дротом
Ні
Зовнішня оболонка
Спеціальний зшитий еластомір
Зразкова вага
482 kg/km
Кількість жил
1
Кнопка передзамовлення
Передзамовити
Колір оболонки
Чорний
Коротке замикання макс. температура провідника
250 °C
Країна реєстрації бренду
Франція
Країна-виробник товару
Франція
Мінімальний динамічний робочий радіус вигину
107.4 mm
Мінімальний зовнішній діаметр
14.3 mm
Мінімальний статичний робочий радіус вигину
53.7 mm
Максимальний зовнішній діаметр
17.9 mm
Максимум. температура жили в експлуатації
90 °C
Маслостійкість
Да
Матеріал струмопровідної жили
мідь
Механічна стійкість до ударів
AG3
Нерозповсюдження горіння
C2, NF C 32-070 & IEC 60332-1
Номінальна напруга Uo/U (Um)
450 / 750 V
Падіння напруги однофазне
1.04 V/A.km
Переріз нейтрального провідника (якщо менше)
1 мm²
Площа перетину жили
35 мм²
Призначення
Для зовнішнього прокладання
Термін доставки
48
Тип жили
Багатожильний
Тип кабелю
КГ
Упаковка
Відрізаємо по довжині
Хімічна стійкість
Випадкова
