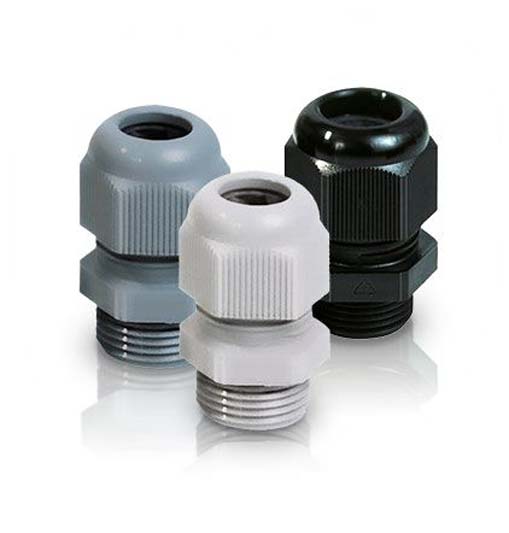

Пластикові кабельні вводи Elite-PN (Метричне різьблення)
КОНСТРУКЦІЯ
Накидна гайка: Поліамід PA6 V0
Перехідне з'єднання: Поліамід PA6 V0
Литтєве ущільнення: Неопрен
Різьблення: Метричне
ВЛАСТИВОСТІ
Клас захисту: IP68 - 5 бар
Діапазон температур: від -30°C до +100°C
Висока функціональна надійність
З вбудованим антиротаційним фіксатором для вібро
кольорах:
Кабельні вводи Elite-PN-J — це надійні та універсальні рішення для герметичного введення кабелів в електроустаткування. Вони забезпечують захист від пилу, вологи та механічних пошкоджень, а також гарантують довговічність та безпеку ваших установок. Завдяки високоякісним матеріалам та продуманій конструкції, Elite-PN-J підходять для використання в самих demanding умовах.
Основні характеристики:
-
Тип різьблення: метричний (стандартний або довгий).
-
Матеріали:
-
Hutmutter (затискна гайка): поліамід PA6 V-2.
-
Zwischenstutzen (проміжна втулка): поліамід PA6 V-2.
-
Формована ущільнювальна манжета: поліхлоропрен-нітрильний каучук (CR/NBR).
-
-
Температурний діапазон:
-
Динамічний: від -20°C до +100°C.
-
Статичний (короткочасний): до -40°C.
-
-
Клас захисту: IP68 (повний захист від пилу та води при тиску до 5 бар).
-
Сертифікати: відповідає стандарту EN 60423 та UL514B.
-
Стійкість: UV- та атмосферостійкі, підходять для використання на відкритому повітрі.
Переваги:
-
Інтегрований захист від натягу: запобігає пошкодженню кабелів при механічних навантаженнях.
-
Широкий діапазон затиску: підходить для кабелів різного діаметра.
-
Простота монтажу: легко встановлюються без спеціальних інструментів.
-
Довговічність: стійкі до агресивних середовищ, включаючи олії, кислоти та ультрафіолетове випромінювання.
Технічні параметри:
| Артикул | різьблення (A) | Діаметр кабелю (ØC), мм | Довжина різьблення (L), мм | Висота (H), мм | Ключ (SW), мм | Кількість в упаковці (VE) |
|---|---|---|---|---|---|---|
| 25212-1/2/3-J | M12x1,5 | 3 - 6,5 | 8,0 | 31,0 | 15 | 100 |
| 25216-1/2/3-J | M16x1,5 | 5 - 9,5 | 8,0 | 35,5 | 20 | 100 |
| 25220-1/2/3-J | M20x1,5 | 8 - 13 | 8,0 | 36,0 | 24 | 100 |
| 25225-1/2/3-J | M25x1,5 | 11 - 17 | 8,0 | 43,0 | 29 | 50 |
| 25232-1/2/3-J | M32x1,5 | 15 - 21 | 10,0 | 50,0 | 36 | 25 |
| 25240-1/2/3-J | M40x1,5 | 19 - 28 | 10,0 | 51,0 | 46 | 10 |
| 25250-1/2/3-J | M50x1,5 | 27 - 35 | 12,0 | 61,5 | 55 | 5 |
| 25263-1/2/3-J | M63x1,5 | 32 - 40 | 12,0 | 65,5 | 68 | 5 |
Моделі з довгим різьбленням (J-L):
| Артикул | різьблення (A) | Діаметр кабелю (ØC), мм | Довжина різьблення (L), мм | Висота (H), мм | Ключ (SW), мм | Кількість в упаковці (VE) |
|---|---|---|---|---|---|---|
| 25212-1/2/3-J-L | M12x1,5 | 3 - 6,5 | 15,0 | 38,0 | 15 | 100 |
| 25216-1/2/3-J-L | M16x1,5 | 5 - 9,5 | 15,0 | 42,5 | 20 | 100 |
| 25220-1/2/3-J-L | M20x1,5 | 8 - 13 | 15,0 | 43,0 | 24 | 100 |
| 25225-1/2/3-J-L | M25x1,5 | 11 - 17 | 15,0 | 50,0 | 29 | 50 |
| 25232-1/2/3-J-L | M32x1,5 | 15 - 21 | 15,0 | 55,0 | 36 | 25 |
| 25240-1/2/3-J-L | M40x1,5 | 19 - 28 | 18,0 | 59,0 | 46 | 10 |
| 25250-1/2/3-J-L | M50x1,5 | 27 - 35 | 18,0 | 67,5 | 55 | 5 |
| 25263-1/2/3-J-L | M63x1,5 | 32 - 42 | 18,0 | 71,5 | 68 | 5 |
Область застосування:
Кабельні вводи Elite-PN-J ідеально підходять для:
-
Промислове обладнання.
-
Енергетичні установки.
-
Телекомунікаційних систем.
-
Транспортної інфраструктури.
-
Використання в умовах підвищеної вологості, пилу або агресивних середовищ.
Чому вибирають Elite-PN-J?
-
Надійність: високоякісні матеріали та сувора відповідність стандартам.
-
Універсальність: широкий вибір моделей для різних завдань.
-
Простота використання: зручний монтаж та обслуговування.
-
Довговічність: стійкість до зовнішніх впливів та тривалий термін служби.
Де купити?
Кабельні вводи Elite-PN-J доступні офіційним дистриб'юторам SEKO. Щоб замовити або отримати додаткову інформацію, відвідайте сайт asgmenergy.com або зв'яжіться з відділом продажу.
Elite-PN-J — це сучасне рішення для захисту та герметизації ваших електроустановок. Вибирайте якість та надійність від SEKO!
